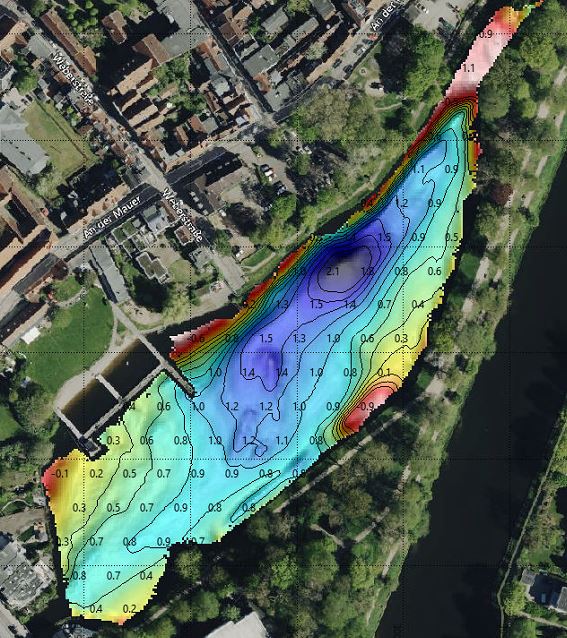

Tiefenkarten
Tiefenpläne mit Isolinien, Beschriftung und Legende. Ausgabe als PDF, DXF/DWG oder Shapefile.
Ergebnisse
Was Sie am Ende geliefert bekommen
Rohdaten helfen niemandem. Geliefert werden fertige Datenprodukte — im Bezugssystem Ihrer Wahl, in den Formaten, mit denen Sie ohnehin arbeiten, und mit einem Bericht, der die erreichte Genauigkeit belegt. Die Lieferung beginnt dabei schon vor der Messfahrt: mit der schriftlich abgestimmten Verfahrensbeschreibung und Linienplanung.
Leistungsbestandteil
Abstimmung und Linienplanung — bevor gemessen wird
Die Planung der Messung ist kein interner Vorbereitungsschritt, sondern Teil der Leistung. Sie wird in engem Kontakt mit Ihnen abgestimmt, damit alle Fragestellungen Ihres Projekts berücksichtigt sind — und das Ergebnis am Ende genau die Fragen beantwortet, um die es Ihnen geht.
Das erhalten Sie schriftlich
Nach der Abstimmung und noch vor der Messfahrt bekommen Sie eine schriftliche Ausarbeitung:
- Verfahrens- und Methodenbeschreibung — welche Sensorik zum Einsatz kommt, wie gemessen und ausgewertet wird und welche Genauigkeit dabei erreichbar ist
- Linienplanung — das geplante Profilraster mit Abständen, Richtungen und Kontrollprofilen, als Plan und als Geometrie für Ihr GIS
Damit ist vor der Beauftragung nachvollziehbar, was gemessen wird — und nach der Messung prüfbar, ob es so gemessen wurde.
Was dabei gemeinsam festgelegt wird
Das Profilraster folgt der Gewässerachse; der Abstand richtet sich nach Zielmaßstab und gewünschter Aussagekraft des Modells. Enger gerastert wird dort, wo die Sohle stark wechselt — oder wo es in Ihrem Projekt genau darauf ankommt.
Quer dazu liegen Kontrollprofile. An ihren Kreuzungspunkten mit den Hauptprofilen lässt sich die erreichte Wiederholgenauigkeit direkt aus den Daten belegen; diese Abweichungen stehen später im Messbericht.
- Profilabstand und -richtung projektbezogen festgelegt
- Kontrollprofile zur nachweisbaren Wiederholgenauigkeit
- Uferumfahrung bis in rund 0,4 m Wassertiefe
- Bezugssystem in Lage und Höhe nach Ihrer Vorgabe
- Höhenanschluss über SAPOS®-Korrekturdaten (NTRIP)
- Zugang zum Gewässer, Einsatzstelle und Terminfenster
Datenprodukte
Die vier Standardergebnisse
Alle Ergebnisse sind für GIS und CAD direkt weiterverwendbar. Bezugssystem nach Ihrer Vorgabe — üblicherweise ETRS89/UTM in der Lage und DHHN2016 in der Höhe.
Rasterdaten / DGM
Interpolierte digitale Geländemodelle des Gewässergrundes als GeoTIFF, ASCII-Grid oder XYZ.

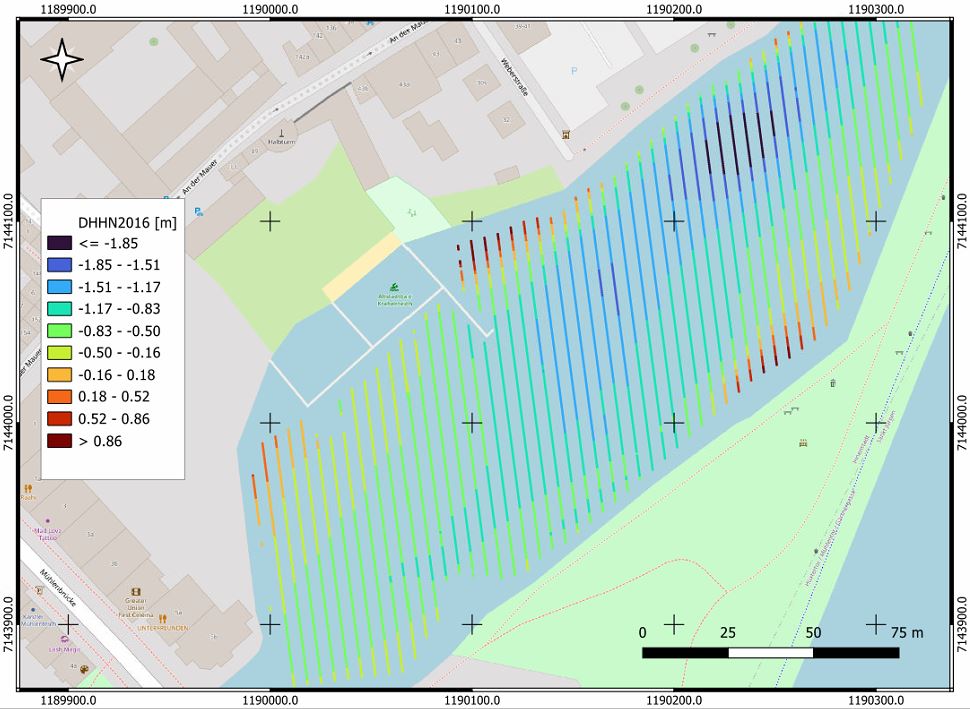

Profile & Punktwolken
Querprofile entlang Ihrer Achsen, Längsschnitte und die gefilterte Punktwolke der Messfahrt.
Messbericht
Verfahren, Geräte, Bezugssystem, Randbedingungen und Genauigkeitsnachweis — prüffähig dokumentiert.
Auswertung
Vom Rohsignal zum belastbaren Modell
Ausgewertet wird mit professioneller hydrographischer Software. Die Datenerfassung läuft in Beamworx NavAQ, die Fahrzeug- und Missionssteuerung über ArduRover; Karten und Ableitungen entstehen im GIS.
Schritt 1
Bereinigen
Ausreißer, Luftblasen und Fehlmessungen werden entfernt, Reflektoren visuell geprüft und bei Weichschichten getrennt digitalisiert.
Schritt 2
Reduzieren
Aus GNSS-Höhe, Motion-Daten und Schalllaufzeit entsteht eine Höhe des Gewässergrundes im gewünschten Höhensystem — unabhängig vom Wasserstand zur Messzeit.
Schritt 3
Ableiten
Interpolation zum Gitter, Isolinien, Querprofile, Volumen gegen Soll-Sohle oder Vormessung, Differenzmodelle und Kartenlayout.
Lieferung in Ihrem Format
Sagen Sie, womit Sie arbeiten — QGIS, ArcGIS, AutoCAD, Civil 3D oder ein Fachverfahren. Die Ergebnisse werden entsprechend aufbereitet.
Für wen
Typische Auftraggeber
Vermessungs- & Ingenieurbüros
Als Partner im Unterauftrag: Sie liefern Land, ich liefere Wasser — im selben Bezugssystem, im selben Zeitraum, ohne zusätzliche Anreise für die Bathymetrie.
Behörden & Wasserwirtschaft
Kommunen, Wasser- und Bodenverbände, Umwelt- und Tiefbauämter: Gewässerunterhaltung, Hochwassermodellierung, Verlandungskontrolle. Der emissionsfreie Antrieb erleichtert Genehmigungen in sensiblen Gewässern.
Forschung, Küstenschutz & Umwelt
Wiederholungsmessungen für Sedimenttransport und Volumenbilanzen, Habitatkartierung, Monitoring-Reihen mit vergleichbarem Verfahren über Jahre.
Anfrage
Welches Gewässer soll vermessen werden?
Schicken Sie mir Lage und Umfang — Sie erhalten eine belastbare Einschätzung zu Machbarkeit, Aufwand und Termin.
